Teknologi Acuan Pembungkusan Dinding Nipis: Cabaran dan Penyelesaian untuk Pengacuan Berkelajuan Tinggi, Stabil dan Ketepatan

pengenalan

       Pembungkusan dinding nipis-fikirkan cawan yogurt, tab marjerin, bekas deli dan penutup berdinding nipis-mewakili salah satu segmen yang paling mencabar dalam industri pengacuan suntikan. Ketebalan dinding bahagian biasanya berkisar antara 0.25mm hingga 1.0mm, dengan nisbah panjang-ke-tebalan aliran selalunya melebihi 200:1. Masa kitaran diukur dalam saat (biasanya 3–8 saat), dan volum pengeluaran tahunan kerap melebihi 10 juta bahagian setiap acuan.

        Sebagai juruteknik acuan berpengalaman yang mengkhusus dalam acuan pembungkusan peronggaan tinggi, saya telah melihat bagaimana kecacatan reka bentuk kecil boleh menjadi bencana dalam pengacuan dinding nipis. Ketidakseimbangan pintu sebanyak 5% boleh bermakna sesetengah rongga terlalu padat manakala yang lain pendek. Varians penyejukan 5°C boleh menyebabkan lenturan yang menyebabkan bahagian tidak boleh digunakan pada 1,000 bahagian sejam.

        Arti inicle memberi tumpuan kepada aspek teknikal utama mereka bentuk dan mengeluarkan acuan pembungkusan dinding nipis berprestasi tinggi. Sama ada anda membentuk bekas dinding nipis, penutup atau cawan, memahami prinsip ini akan membantuanda mencapai kitaran yang lebih pantas, kualiti bahagian yang lebih baik, dan jangka hayat acuan yang lebih lama.

1. Pemilihan Bahan untuk Acuan Dinding Nipis

       Subjek pengacuan dinding nipis membentuk kepada keadaan yang melampau: tekanan suntikan yang sangat tinggi (sehingga 2,000 bar), kitaran pemanasan dan penyejukan yang cepat, dan aliran cair berkelajuan tinggi.

       Keluli acuan yang disyorkan:

       Pertimbangan utama: Untuk peronggaan yang sangat tinggi (cth., 64 atau 96 rongga), tapak acuan itu sendiri mesti dibuat daripada keluli berkekuatan tinggi (cth., P20 pra-keras atau 1.2738) untuk menahan tekanan suntikan tanpa pesongan plat.

2. Reka Bentuk Sistem Hot Runner

       Pelari panas adalah nadi kepada mana-mana acuan pembungkusan dinding nipis. Ia mesti menghantar cair ke setiap rongga secara serentak dengan keseimbangan sempurna, penurunan tekanan minimum dan kawalan suhu yang tepat.

       Elemen reka bentuk kritikal:

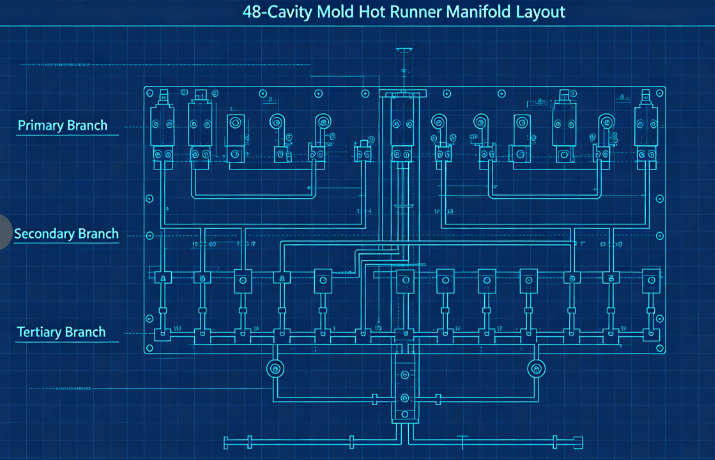

        a) Saluran aliran seimbang: Untuk acuan berbilang rongga (biasanya 32, 48, 64, atau 96 rongga), pengimbangan semula jadi adalah penting. Ini bermakna setiap rongga mempunyai panjang aliran yang sama. Reka letak biasa menggunakan manifold primer, manifold sekunder dan cawangan tertier, semuanya dimesin kepada dimensi yang sama.

        b) Jenis dan lokasi pagar: Untuk bekas berdinding nipis, jenis pagar yang paling biasa ialah:Pintu tepi (untuk bahagian dengan dinding sisi lurus)Pintu injap (untuk diafragma atau pagar terus ke bahagian bawah)Pintu dasar laut (untuk bahagian luar yang bersih tanpa sisa pintu)Pintu mesti bersaiz betul—terlalu kecil, dan pemanasan ricih menyebabkan kemerosotan; terlalu besar, dan sisa pintu menjadi tidak boleh diterima. Dimensi get tipikal untuk cawan dinding nipis berkisar antara diameter 0.8mm hingga 1.5mm.

        c) Imbangan terma: Setiap muncung mesti mempunyai kawalan suhu bebas. Saluran manifold hendaklah dipanaskan secara seragam (menggunakan pemanas dwi zon atau tiga zon) untuk mengelakkan bintik panas atau slug sejuk.

3. Reka Bentuk Rongga dan Teras

       Bahagian dinding nipis memerlukan rongga dan dimensi teras yang sangat tepat untuk mencapai ketebalan dinding yang konsisten.

       Pertimbangan utama:

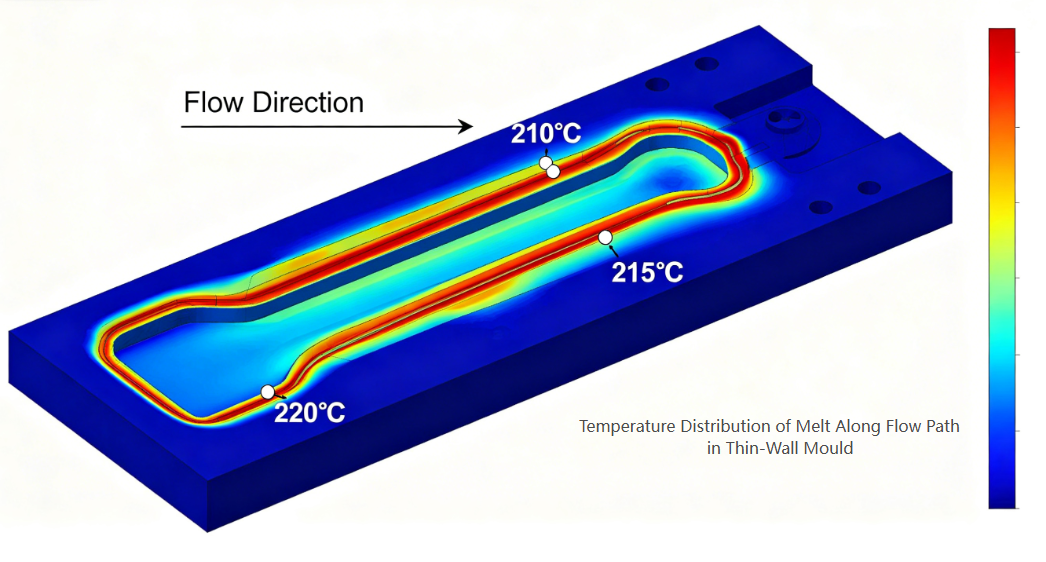

        a) Pengagihan ketebalan dinding: Kekalkan ketebalan dinding yang seragam dalam ±0.02mm. Variasi ketebalan mencipta pembezaan penyejukan dan warpage. Gunakan analisis aliran acuan untuk mengoptimumkan reka bentuk sebelum memotong keluli.

        b) Venting: Pengacuan dinding nipis menggunakan suntikan berkelajuan tinggi (selalunya 200–500 mm/s). Udara yang terperangkap dalam rongga mesti keluar serta-merta. Kedalaman bolong yang disyorkan: 0.02–0.03mm untuk PP0.01–0.02mm untuk PS atau PET

Ventilasi hendaklah diletakkan pada titik terakhir untuk diisi, di sepanjang garisan pemisah, dan di sekeliling pin ejektor.c) Sudut draf: Untuk bahagian dinding nipis, draf minimum 1° setiap sisi disyorkan (1.5–2° untuk bekas yang lebih dalam). Draf yang tidak mencukupi membawa kepada masalah calar, kunci vakum dan lontar.

        d) Kemasan permukaan: Permukaan rongga untuk bahagian yang jelas atau berkilat memerlukan kemasan SPI A-1 (cermin); untuk bekas tenusu legap, SPI B-1 (600 grit) adalah mencukupi.

4. Reka Bentuk Sistem Penyejukan

        Penyejukan mendominasi masa kitaran dalam pengacuan dinding nipis—biasanya menyumbang 60–80% daripada jumlah kitaran. Penyejukan yang cekap adalah kunci kepada produktiviti yang tinggi.

       Prinsip reka bentuk:

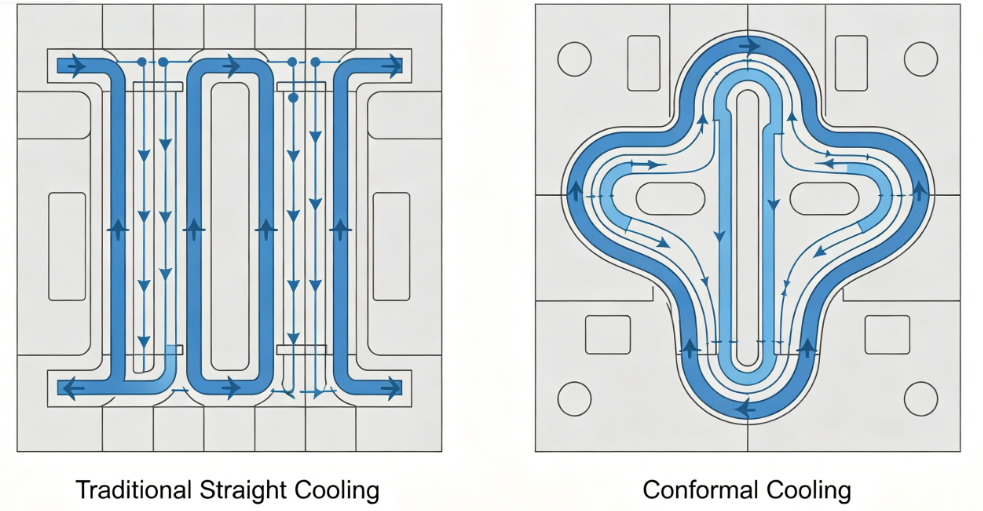

        a) Penyejukan konformal: Saluran penyejukan gerudi lurus tradisional selalunya terlalu jauh dari permukaan rongga. Saluran penyejukan konform—mengikut kontur bahagian—boleh mengurangkan masa penyejukan sebanyak 30–50%. Ia biasanya dibuat menggunakan pencetakan 3D atau pemesinan CNC sisipan dengan saluran melengkung.

        b) Parameter saluran penyejukan:

• Diameter: 8–12mm
• Jarak dari permukaan rongga: 1.5–2.0 kali diameter saluran
• Jarak antara saluran: 3–4 kali diameter saluran
• Aliran penyejuk: aliran gelora (nombor Reynolds >5,000)

        c) Penyejukan berkecekapan tinggi: Gunakan buih atau penyekat dalam teras di mana ruang terhad. Untuk teras tinggi, pasang sisipan penyejuk lingkaran atau paip haba.

        d) Pemisahan litar penyejukan: Litar bebas untuk rongga dan plat teras membenarkan kadar aliran dan suhu yang berbeza untuk mengoptimumkan pelepasan bahagian dan meminimumkan lengkokan.

5. Sistem Ejection

       Bahagian dinding nipis mempunyai kekakuan yang rendah dan mudah berubah bentuk semasa lontar. Sistem lontar mestilah lembut tetapi boleh dipercayai.

       Cadangan reka bentuk:

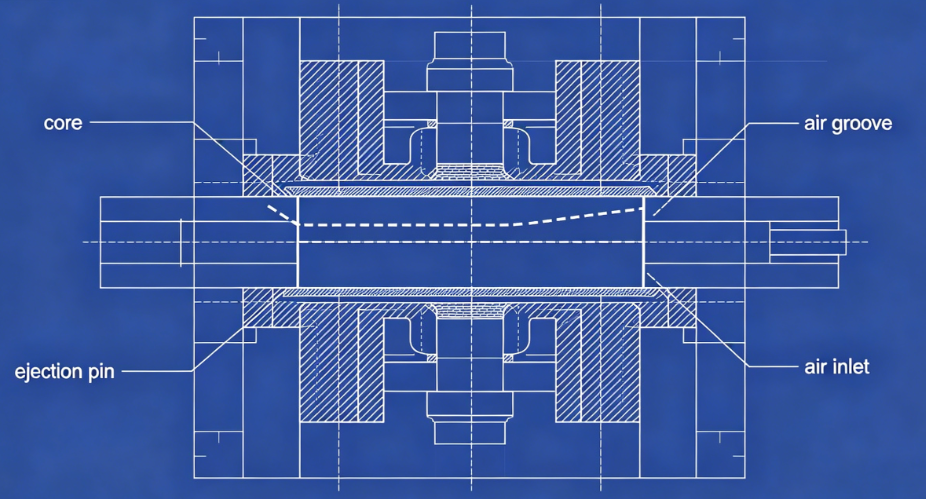

       a) Pancutan udara: Untuk kebanyakan bekas dinding nipis (terutamanya cawan), pancutan berbantukan udara adalah sesuai. Udara termampat (2–4 bar) dimasukkan di antara teras dan bahagian melalui alur mikro atau sisipan berliang, mengapungkan bahagian itu dari teras.

       b) Plat penjalur: Bagi bahagian yang mempunyai potongan bawah atau dinding sisi dalam, plat penjalur mekanikal memberikan daya lenting yang sekata merentasi seluruh perimeter bahagian.

       c) Pin ejector: Apabila pin tidak dapat dielakkan, gunakan banyak pin berdiameter kecil (2–3mm) yang diletakkan pada rusuk atau permukaan tersembunyi. Elakkan pin besar yang meninggalkan kesan yang boleh dilihat.

       d) Masa: Urutan lemparan hendaklah bermula hanya selepas bahagian itu telah cukup sejuk untuk mengelakkan ubah bentuk. Gunakan kelewatan sejuk yang singkat selepas acuan dibuka.

6. Pertimbangan Pemprosesan

       Malah acuan terbaik tidak dapat menghasilkan bahagian yang baik tanpa tetapan proses yang betul. Parameter utama untuk pengacuan dinding nipis:

7. Kecacatan dan Mitigasi Biasa

Kecacatan	Punca Berkaitan Acuan	Penyelesaian
Pukulan pendek	Pengudaraan yang tidak mencukupi atau pintu bersaiz kecil	Tambah bolong pada titik akhir aliran; besarkan pintu pagar
Warpage	Penyejukan tidak sekata atau pengisian tidak seimbang	Meningkatkan keseragaman penyejukan; pelari imbangan
Tanda tenggelam	Lokasi pintu gerbang yang buruk atau pembungkusan yang tidak mencukupi	Pindahkan pintu masuk ke bahagian tebal; tambah masa pembungkusan
Sisa gerbang terlalu tinggi	Reka bentuk pagar tidak betul	Beralih ke pintu injap atau pintu dasar laut
Melekat pada teras	Kegagalan draf atau pelepasan udara tidak mencukupi	Tingkatkan draf; alur udara bersih
Kesan terbakar	Pembuangan yang tidak mencukupi	Dalamkan lubang dalam had material

Kajian Kes: Acuan Cawan Yogurt 48 Rongga

        Challenge: Pelanggan memerlukan acuan 48 rongga untuk cawan yogurt 150ml (PP, ketebalan dinding 0.45mm, kitaran 4 saat, tahunanmenuntut 20 juta bahagian).

        Tindakan yang diambil:

• Digunakan H13 (1.2344) ESR untuk cavities dan teras untuk rintangan keletihan haba.
• Direka bentuk pelari panas 48 rongga yang seimbang sepenuhnya dengan pintu injap.
• Saluran penyejukan konformal yang digunakan dalam kedua-dua rongga dan plat teras (sisipan yang dibuat secara tambahan).
• Sistem pancaran udara ditambah dengan alur udara 0.02mm pada teras.
• Analisis aliran acuan digunakan untuk mengoptimumkan lokasi pintu dan pengudaraan.

        Keputusan:

• Aisian konsisten yang dicapai (±2% variasi berat merentas rongga)
• Masa penyejukan dikurangkan daripada 2.8s kepada 1.6s (jumlah kitaran3.9s)
• Kadar kecacatan <0.3%
• Acuan telah menghasilkan lebih 30 juta bahagian wtiada penyelenggaraan yang besar

       Teknologi acuan pembungkusan dinding nipis mewakili kemuncak kejuruteraan acuan suntikan. Tuntutan peronggaan tinggi, kitaran subsaat, dan pengeluaran kecacatan sifar mendorong setiap aspek reka bentuk acuan ke hadnya. Acuan dinding nipis yang berjaya memerlukan:

Ketepatan dalam pemesinan rongga/teras (±0.01mm)

Balance dalam saluran aliran hot runner

Kecekapan dalam penyejukan konformal

Kebolehpercayaan dalam sistem lenting

Memahami tingkah laku material dan dinamik proses

       Fatau pembuat acuan yang bersedia untuk melabur dalam alat reka bentuk termaju dan pembuatan ketepatan, sektor pembungkusan dinding nipis menawarkan peluang yang besar—baik dari segi cabaran teknikal dan pertumbuhan perniagaan.
