Acuan Cap Berongga Tinggi, Berkelajuan Tinggi: Acuan Mampatan lwn. Acuan Suntikan

pengenalan
Penutup botol adalah antara produk plastik dengan volum tertinggi di dunia. Satu jenama minuman atau air boleh menggunakan berjuta-juta penutup setiap hari. Untuk memenuhi permintaan ini, teknologi acuan dan proses telah berkembang untuk menghasilkan penutup pada kitaran sub‑4‑saat, dengan 48, 64, atau bahkan 96 rongga setiap acuan. Dua teknologi dominan bersaing dalam ruang ini: pengacuan mampatan dan pengacuan suntikan. Masing-masing mempunyai kekuatannya, dan memahaminya adalah penting untuk mana-mana pembuat acuan atau acuan yang berkhidmat dalam industri penutupan.
Sebagai juruteknik acuan yang mempunyai pengalaman berdekad-dekad dalam acuan pembungkusan peronggaan tinggi, saya akan membimbing anda melalui nuansa teknikal kedua-dua kaedah, dan kemudian menumpukan pada teknologi pengacuan suntikan yang membolehkan pengeluaran topi rongga tinggi berkelajuan tinggi—kawalan pintu injap pelari panas, lentingan berkelajuan tinggi dan pengoptimuman kes mold.vca penyejukan—diakhiri dengan 48‑reality case study.
1. Pengacuan Mampatan lwn. Pengacuan Suntikan untuk Penutup
Proses Pengacuan Mampatan:
Parison plastik cair yang telah ditimbang sebelumnya (biasanya PP atau HDPE) dijatuhkan ke dalam rongga acuan terbuka. Acuan ditutup, memampatkan bahan ke dalam bentuk penutup. Selepas masa penyejukan yang singkat, penutup dikeluarkan. Proses ini berterusan dan berputar: berbilang acuan pada karusel buka dan tutup mengikut urutan.
Proses Pengacuan Suntikan:
Plastik cair disuntik di bawah tekanan tinggi ke dalam rongga acuan tertutup through sistem pelari panas. Selepas pembungkusan dan penyejukan, acuan terbuka dan penutup dikeluarkan. Acuan boleh mempunyai 32, 48, 64, atau lebih rongga.

Ciri	Pengacuan Mampatan	Pengacuan Suntikan
Masa kitaran	2–4 saat (sangat pantas)	4–8 saat (bergantung kepada peronggaan)
Peronggaan	Tidak terhad (berputar)	Terhad oleh tonase pengapit mesin dan saiz plat
Fleksibiliti reka bentuk topi	Terhad (simetri, bentuk ringkas)	Tinggi (potongan bawah, engsel hidup, pelapik)
Konsistensi berat	Cemerlang (±0.3%)	Baik (±1%) dengan kawalan pintu injap
Pelaburan alat awal	Sangat tinggi (tekan berputar)	Lebih rendah untuk peronggaan sederhana
Bahan buangan	Minimum (tiada pelari)	Boleh menjadi sifar dengan pelari panas
Aplikasi terbaik	Penutup air/CSD yang ringkas dan volum tinggi	Tudung kompleks dengan pelapik, jalur bukti gangguan

Keputusan:Untuk isipadu ultra-tinggi, penutup yang sangat ringkas (cth., penutup air 28mm), acuan mampatan adalah dominan. Tetapi bagi kebanyakan penutup yang memerlukan ketepatan, gelang bukti gangguan, penyepaduan pelapik atau geometri kompleks, pengacuan suntikan dengan acuan peronggaan tinggi adalah pilihan yang diutamakan.

2. Kawalan Pintu Injap Pelari Panas dalam Acuan Cap

Dalam acuan suntikan penutup rongga tinggi, pelari panas adalah jantung. Pintu terbuka konvensional meninggalkan sisa pintu yang mungkin tercalar atau bocor. Pintu injap adalah penting untuk kebanyakan penutup minuman.

Cara pintu injap berfungsi:

Pin yang digerakkan secara pneumatik atau hidraulik bergerak ke hadapan untuk menutup pintu pagar selepas rongga diisi dan dibungkus. Ini memotong cair dengan bersih, meninggalkan tanda saksi yang minimum.

Keperluan utama untuk acuan penutup peronggaan tinggi:

• Gating injap berurutan:Untuk acuan dengan 48 rongga atau lebih, pembukaan serentak semua pintu menghasilkan pengisian yang tidak seimbang disebabkan oleh pengagihan tekanan manifold. Pembukaan berurutan (mengikut zon) mengimbangi aliran dan mengurangkan pancang tekanan.
• Reka bentuk hujung pin:Geometri hujung pin injap (rata, kon atau sfera) mempengaruhi saiz tanda pintu dan kebolehpercayaan pengedap. Untuk penutup minuman ringan berkarbonat (CSD) yang mesti menahan tekanan, pintu pagar yang tertutup sempurna adalah kritikal.
• rintangan haus:Pin injap dan sesendal mengalami berjuta-juta kitaran. Ia mesti diperbuat daripada bahan tahan haus (cth., keluli tahan karat bersalut tungsten karbida) dan mempunyai kelegaan yang tepat (0.01–0.02mm).
• Tkawalan suhu:Setiap muncung mesti mempunyai termokopel dan pemanas bebas untuk mengelakkan degradasi beku atau cair.

Petua: Untuk penutup dengan pelapik dalaman (cth., pelapik penghalang oksigen untuk penutup jus), pintu injap sering diletakkan di dalam rongga penutup (sub‑pintu) untuk menyembunyikan sisa.

Dalam kitaran 4‑saat, lontar mestilah pantas dan boleh dipercayai sepenuhnya. Dua kaedah utama digunakan dalam acuan topi:

Pancutan mekanikal (plat penarik):

Plat penjalur bermuatan spring mengelilingi teras. Apabila acuan dibuka, plat penarik ditolak ke hadapan berbanding dengan teras, menanggalkan penutupnya. Ini mudah dan teguh, tetapi pukulan pulangan menambah pecahan sesaat.

Pancutan pneumatik (letupan udara):

Udara termampat (3–6 bar) diarahkan melalui teras, meniup penutupnya. Ini sangat pantas dan lembut, tetapi memerlukan pengedap teras yang sempurna dan boleh menjadi bising.

Amalan biasa untuk acuan penutup peronggaan tinggi:

Gabungkan pergerakan plat penjalur pendek (2–3mm) untuk mengangkat penutup dari teras, diikuti dengan letupan udara untuk menolaknya dengan jelas. Plat penjalur memastikan penutupnya pecah sama rata dari teras, manakala udara melengkapkan lonjakan tanpa menyentuh permukaan pengedap penutup.

Masa lontar:Strok lontar mesti berlaku selepas acuan terbuka sepenuhnya untuk mengelakkan perlanggaran dengan separuh tetap. Acuan lanjutan menggunakan plat penjalur tergerak cam atau didorong servo untuk pemasaan yang tepat.

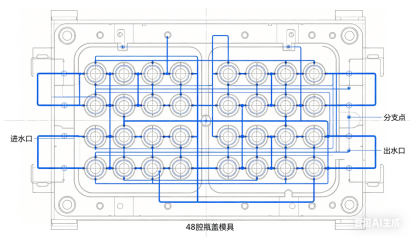

4. Pengoptimuman Penyejukan untuk Acuan Cap

Penyejukan menggunakan 60–80% daripada masa kitaran. Dalam acuan penutup peronggaan tinggi, penyejukan yang cekap adalah kunci untuk mencapai kitaran sub‑5‑saat.

Penyejukan teras:Pin teras biasanya bahagian paling panas. Saluran penyejukan lurus tradisional dalam teras adalah tidak cekap.

Kaedah yang lebih baik termasuk:Bubblers (sisipan tiub berputar): Bahan penyejuk mengalir ke bawah tiub kecil ke bahagian bawah teras dan kembali melalui anulus, mengeluarkan haba.

Sisipan penyejukan lingkaran:Alur heliks dimesin ke dalam sisipan teras, mewujudkan laluan aliran lingkaran untuk sentuhan permukaan maksimum.

Penyejukan selaras (sisipan bercetak 3D): Untuk teras kompleks, sisipan yang dibuat secara tambahan dengan saluran selaras boleh mengurangkan masa penyejukan sebanyak 30–40%.

Penyejukan rongga:Separuh rongga juga memerlukan penyejukan yang agresif. Gunakan gelembung atau saluran lurus sedekat mungkin dengan permukaan rongga (jarak 1.5–2.5 mm).

Aliran penyejuk:Pastikan aliran gelora (nombor Reynolds > 5,000) dalam semua saluran. Kira penurunan tekanan; acuan 48 rongga mungkin memerlukan berbilang litar penyejukan secara selari untuk mengekalkan kadar alir yang tinggi.

Pemisahan litar penyejukan:Untuk topi tinggi (cth., topi sukan), litar berasingan untuk bahagian atas dan bawah teras boleh menghilangkan bujur.

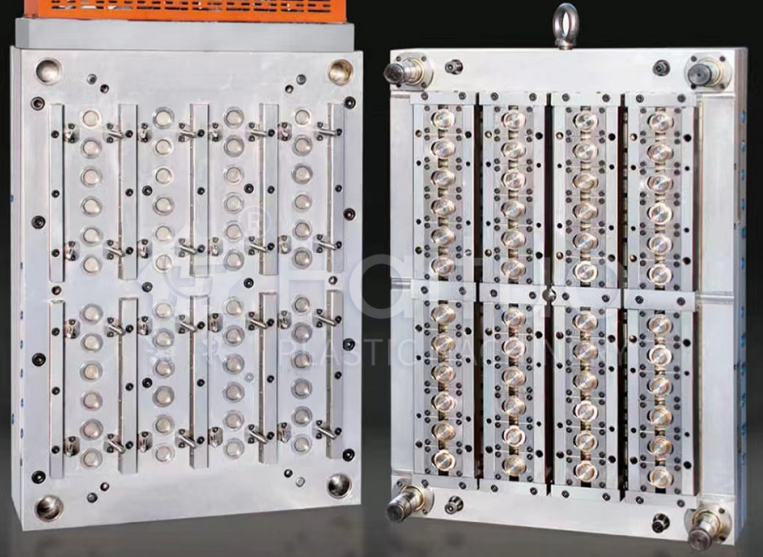

5. Kajian Kes: Acuan Penutup Minuman Ringan Berkarbonat 48‑Rongga

Cabaran:Sebuah syarikat minuman utama memerlukan acuan untuk penutup CSD 28mm PCO 1881 (minuman ringan berkarbonat). Kitaran sasaran: 4.2 saat. Jumlah tahunan: 80 juta topi. Bahan: PP + 5% agen antistatik.

Pendekatan reka bentuk:

• Peronggaan:48 rongga disusun dalam susun atur 6×8. Asas acuan: keluli berkekuatan tinggi (1.2738) dengan tiang sokongan di bawah setiap rongga untuk mengelakkan pesongan plat.
• Pelari panas:48 muncung pintu injap, bukaan berjujukan zon (3 zon 16 rongga). Saluran aliran manifold diimbangi komputer dalam sisihan 2%.
• penyejukan:Pin teras menggunakan sisipan penyejuk lingkaran (aloi tembaga) untuk pengekstrakan haba yang cepat. Bahagian rongga digunakan buih. Setiap rongga mempunyai litar penyejukan bebas sendiri untuk memastikan keseragaman.
• Ejection:Plat penjalur dengan lejang awal 0.5mm + letupan udara bermasa (4 bar). Spring pemulangan ejector direka untuk 5 juta kitaran.
• Bahan:Pin teras: H13 nitrided kepada 65 HRC kekerasan permukaan; Sisipan rongga: S136 tahan karat untuk rintangan kakisan daripada gas berkarbonat.

Keputusan selepas percubaan:

• Masa kitaran dicapai:4.0 saat (lebih baik daripada sasaran)
• Variasi berat topi:±0.2%
• Sisa pintu:kurang daripada 0.05mm, tiada kebocoran dalam ujian tekanan (penutup memegang 4 bar CO₂)
• Masa penyejukan:1.9 saat (45% daripada jumlah kitaran) Acuan menghasilkan 5 juta penutup sebelum penyelenggaraan pencegahan dijadualkan pertama

Pelajaran yang dipelajari:Gabungan penyejukan lingkaran dalam teras dan gating injap berjujukan adalah kuncinya. Pelanggan kemudiannya memesan acuan serupa kedua, dan kedua-duanya dijalankan bersebelahan pada dua mesin yang menghasilkan 2,500 penutup seminit.

Acuan peronggaan tinggi yang menjalankan kelajuan tinggi memerlukan penyelenggaraan yang rapi:

• Pembersihan pin injap:Setiap 500,000 kitaran, pin injap dan sesendal mesti dibersihkan daripada mendapan karbon. Gunakan berus loyang lembut dan pelarut.
• Penyahscalan saluran penyejukan:Pembentukan skala mengurangkan kecekapan penyejukan. Lakukan penyahkerak kimia setiap 1 juta kitaran.
• Pelinciran sistem ejector:Panduan plat penjalur dan injap udara memerlukan pelinciran biasa dan penggantian pengedap.
• Pemeriksaan pemanas pelari panas:Ukur rintangan setiap pemanas pada setiap tarikan acuan.
• Jadual pencegahan:Selepas 3 juta kitaran, gantikan semua bahagian haus (pin injap, sesendal, spring).

Kesimpulan

Acuan penutup rongga tinggi dan berkelajuan tinggi adalah keajaiban kejuruteraan yang menolak had pengacuan suntikan. Sama ada anda memilih pemampatan atau suntikan bergantung pada volum, kerumitan topi dan kapasiti pelaburan anda. Untuk topi acuan suntikan, kejayaan terletak pada tiga tiang:

• Pelari panas pintu injapdengan kawalan berurutan dan bahan tahan haus.
• Pancutan berkelajuan tinggimenggabungkan plat penjalur dan letupan udara.
• Penyejukan yang dioptimumkanmenggunakan buih, sisipan lingkaran atau reka bentuk konformal.

Bekas acuan penutup CSD 48 rongga menunjukkan bahawa dengan reka bentuk yang betul dan pembuatan ketepatan, pengacuan suntikan boleh menandingi pengacuan mampatan dalam kelajuan sambil menawarkan fleksibiliti reka bentuk yang jauh lebih besar.

Sebagai pembuat acuan, menguasai teknologi ini akan membuka pintu kepada pasaran penutupan volum tinggi, salah satu segmen industri kami yang paling menuntut namun memberi ganjaran.
